К наружным дефектам относятся:
• наплывы;
• подрезы;
• незаваренные кратеры;
• поры, выходящие на поверхность сварного шва;
• прожоги;
• наружные трещины и др.
Наплывы образуются в результате стекания расплавленного металла электрода на нерасплавленный основной металл или ранее выполненный валик без сплавления с ним (рис. 4).

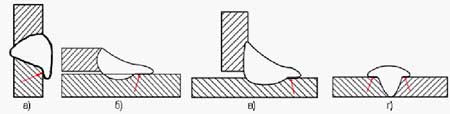

Наплывы могут быть местными, в виде отдельных зон, а также значительными по длине. Рис. 4. Наплывы в швах: a - горизонтальном; б - нaхлесточном; в - тавровом; г – стыковом или при наплавке валиков . Наплывы возникают из-за: чрезмерной силы тока при длинной дуге и большой скорости сварки; увеличенного наклона плоскости, на которую накладывают сварной шов; неправильного ведения электрода или неверного смещения электродной проволоки при сварке кольцевых швов под флюсом; неудобного пространственного положения (вертикальное, потолочное), а также недостаточного опыта сварщика. Подрезы представляют собой углубления (канавки) в основном металле, идущие по краям шва (рис. 5). Глубина подреза может колебаться от десятых долей миллиметра до нескольких миллиметров. Причинами, по которым образуются эти дефекты сварных соединений являются: значительной силы ток и повышенное напряжение дуги; неудобное пространственное положение при сварке; небрежность сварщика.
Рис. 5. Подрезы: a - в стыковом шве; б - в горизонтальном шве, расположенном на вертикальной плоскости; в - в угловом шве таврового соединения . Подрезы в шве уменьшают рабочую толщину металла, вызывают местную концентрацию напряжений от рабочих нагрузок и могут быть причиной разрушения швов в процессе эксплуатации. Подрезы в стыковых и угловых швах, расположенные поперек действующих на них сил, приводят к резкому снижению вибрационной прочности; даже достаточно крупные подрезы, проходящие вдоль действующей силы, отражаются на прочности в значительно меньшей степени, чем подрезы, расположенные поперек. Кратер - углубление, образующееся в случае резкого обрыва дуги в конце сварки (рис. 6). Особенно часто кратеры возникают при выполнении коротких швов. Размеры кратера зависят от величины сварочного тока. При ручной сварке его диаметр колеблется от 3 до 20 мм, при автоматической он имеет удлиненную форму в виде канавки. Незаваренные кратеры снижают прочность сварного соединения, так как концентрируют напряжения. Кроме того, они уменьшают сечение шва и могут явиться очагами образования трещин.
Рис. 6. Кратеры: a, б – вид сверху; в - в продольном разрезе сварного шва . При наличии кратера в сварном шве снижение прочности соединения при вибрационной нагрузке для изделий из малоуглеродистой стали достигает 25 %, а для изделий из низколегированных сталей - 50 %. Прожог - дефект в виде проплавления основного или наплавленного металла с возможным образованием сквозных отверстий (рис. 7). Прожоги возникают вследствие недостаточного притупления кромок, большого зазора между ними, завышенного сварочного тока или мощности горелки при невысоких скоростях сварки. Особенно часто прожоги наблюдаются в процессе сварки тонкого металла и при выполнении первого прохода многослойного шва. Кроме того, прожоги могут иметь место в результате плохого поджатия флюсовой подушки или медной подкладки (автоматическая сварка), а также при увеличении продолжительности сварки, малом усилии сжатия и наличии загрязнений на поверхностях свариваемых деталей или электродах (точечная и шовная контактные сварки). Во всех случаях отверстие, возникающее при прожогах, хотя и заваривается, однако шов в этом месте получается неудовлетворительный по внешнему виду и качеству.
Наружные дефекты сварных швов выявляются в основном при визуально-измерительном контроле и капиллярной дефектоскопии, но также могут быть выявлены и другими методами неразрушающего контроля такими как рентгенографический контроль, и ультразвуковой контроль.
